최신 MALMIJAL 소프트웨어 업데이트를 확인하세요. 새로운 기능, 성능 개선, 버그 수정, 그리고 버전 업데이트 정보를 제공합니다.상세한 릴리즈 노트를 통해 MALMIJAL 신호 처리 소프트웨어의 전체 버전 변경 이력을 확인할 수 있습니다.
MALMIJAL-M의 안정성과 신호 처리 성능을 향상시키기 위한 새로운 기능, 성능 개선, 그리고 버그 수정이 포함되었습니다.
1. [DATA]

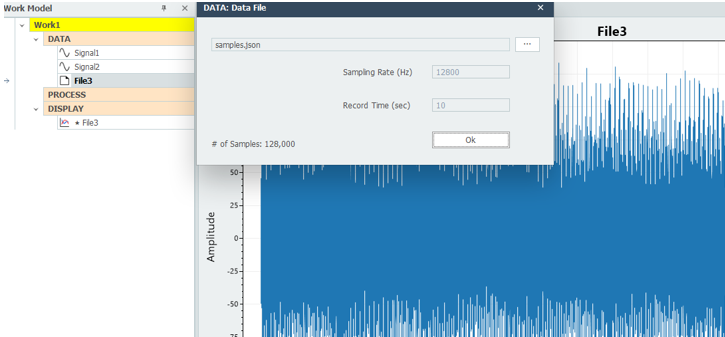

- .json 형식의 파일 불러오기 및 내보내기 기능 추가

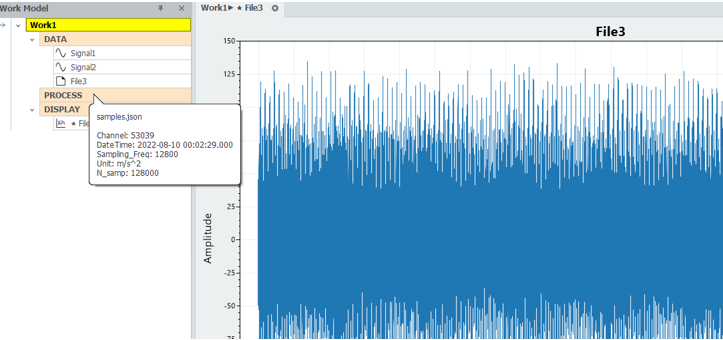

- .json 파일의 메타 데이터 풍선 도움말 기능
- .json 형식으로 내보내기 기능
2. [Preprocess Panel]
- Arithmetic Operation: Divide 연산 추가 (시간 영역 또는 주파수 영역 간 가능)
3. [Spectra Panel]

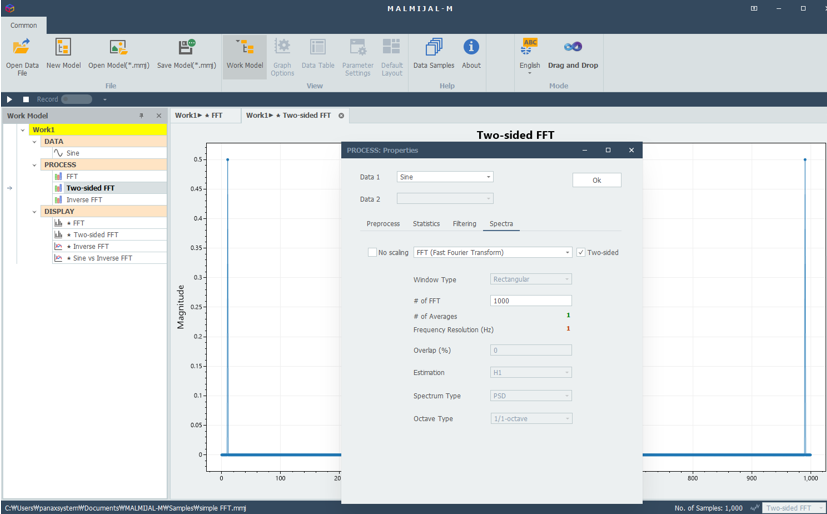

- FFT (Fast Fourier Transform): Two-sided 옵션 추가

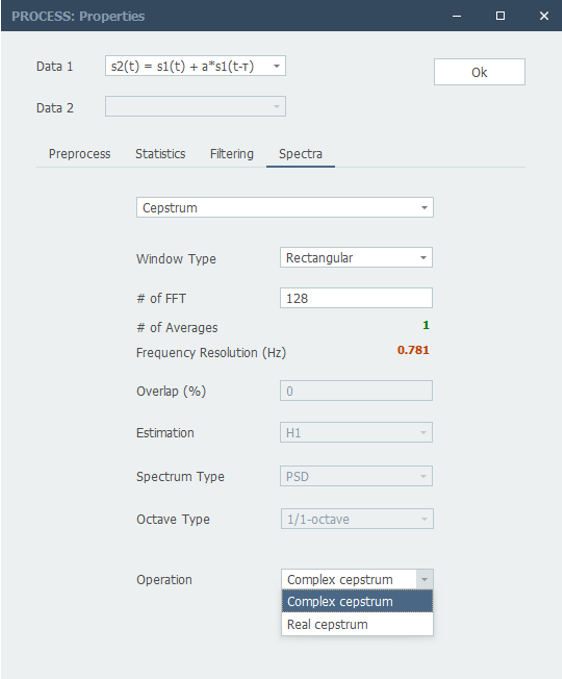

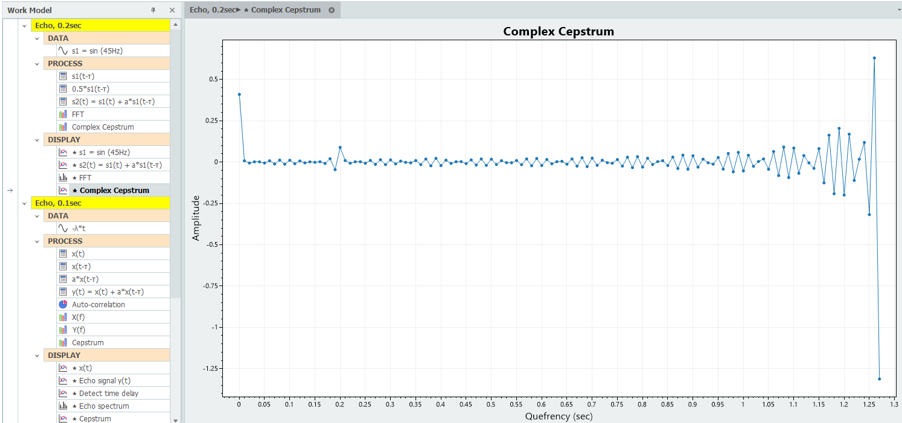

- Cepstrum: Complex and Real Cepstrum

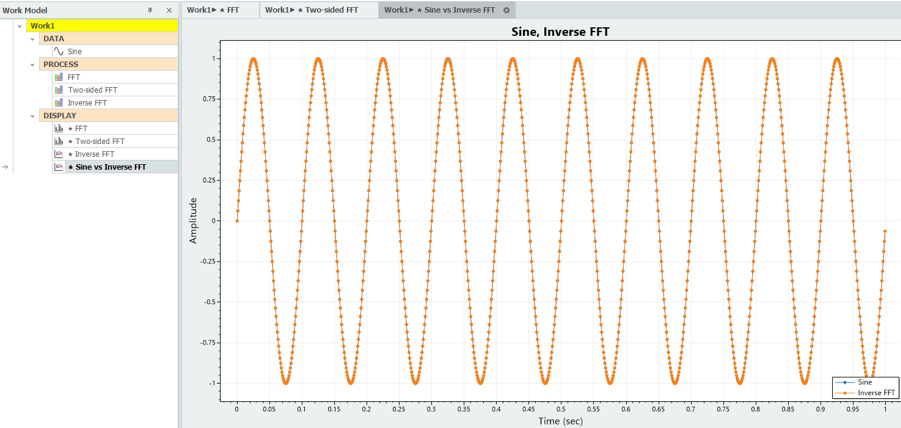

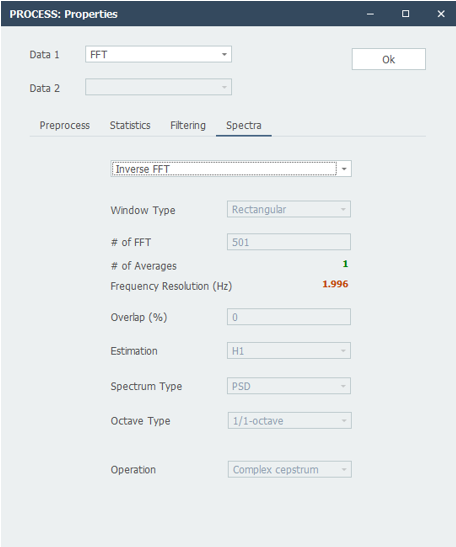

- Inverse FFT: FFT, Power Spectrum, Cross Spectrum, PSD, CSD, FRF 입력에 대한 Inverse FFT 수행
1. [Work Model]

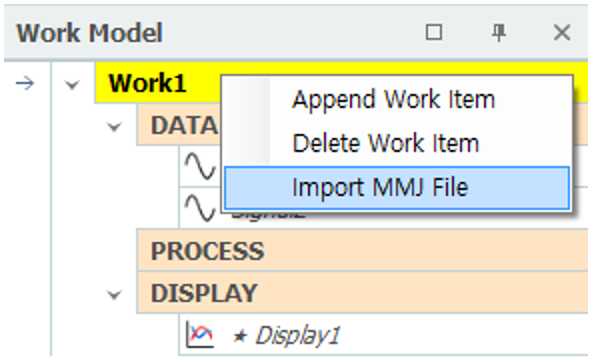

- Work 노드 팝업메뉴 항목 Import MMJ File 추가

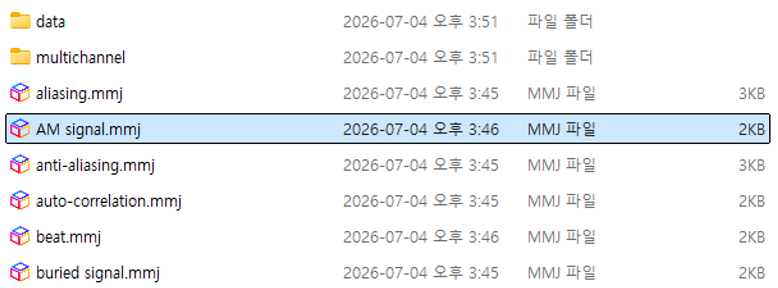

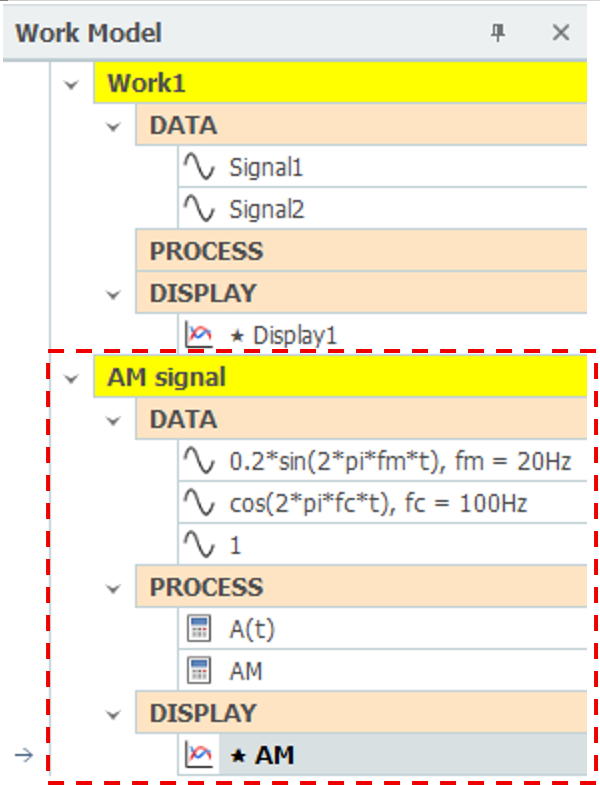

AM signal.mmj 파일을 Work1 모델 하위에 Import한 결과
Arithmetic Operation:

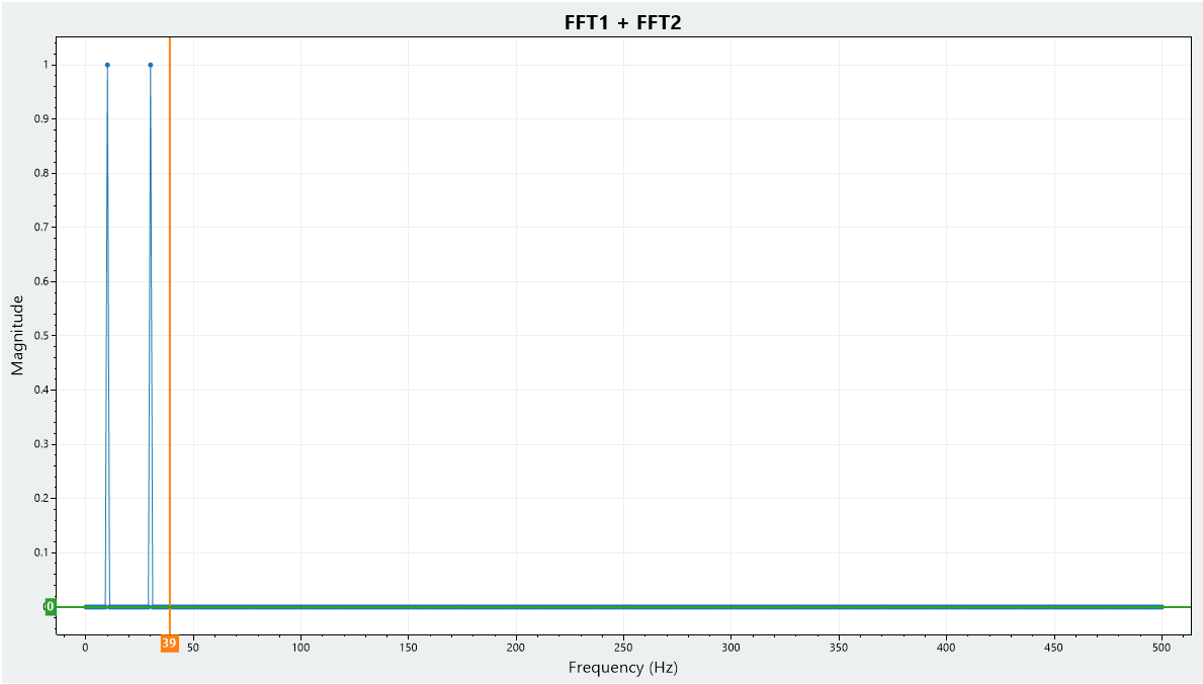

- dB Sum, dB Subtraction 연산 추가

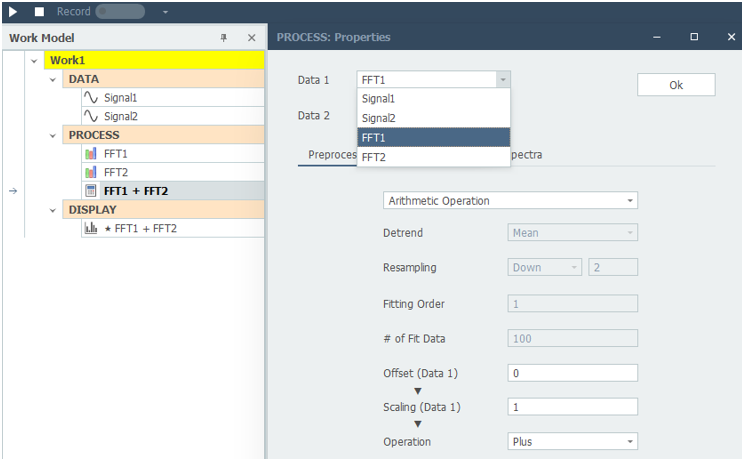

- 시간영역 데이터 및 일부 주파수영역 데이터(FFT, Power Spectrum, PSD, Octave Band)도 DATA 및 PROCESS 처리 시 입력 데이터로 사용 가능

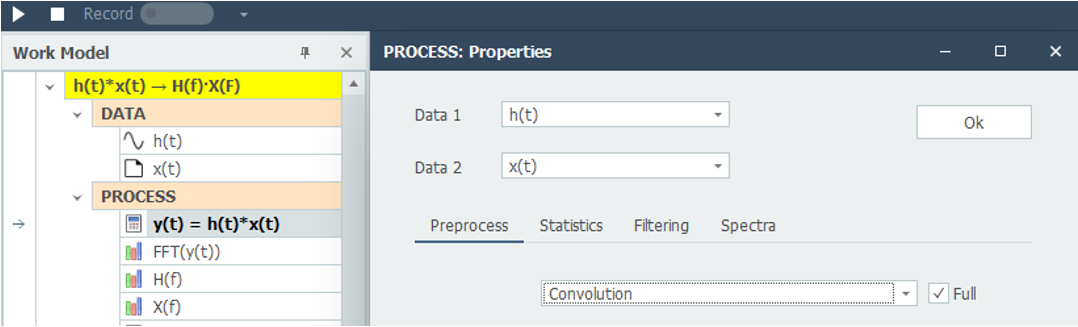

Convolution:
- Full option 추가, 체크: 주파수분석용, 언체크: 필터링용
Samples/convolution theorem.mmj 참고

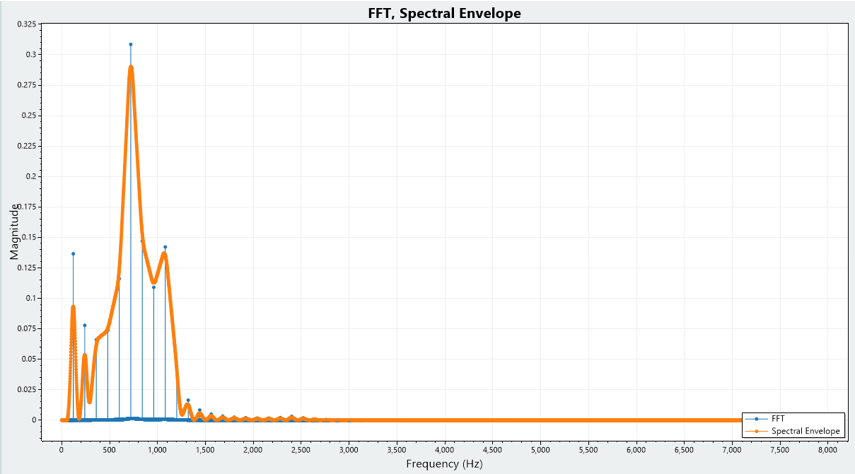

Spectral Envelope: 추가
- 주파수분석(FFT) 결과를 엔벨로프 스무딩(Moving Average, 차수) 처리
Octave Band Analysis:

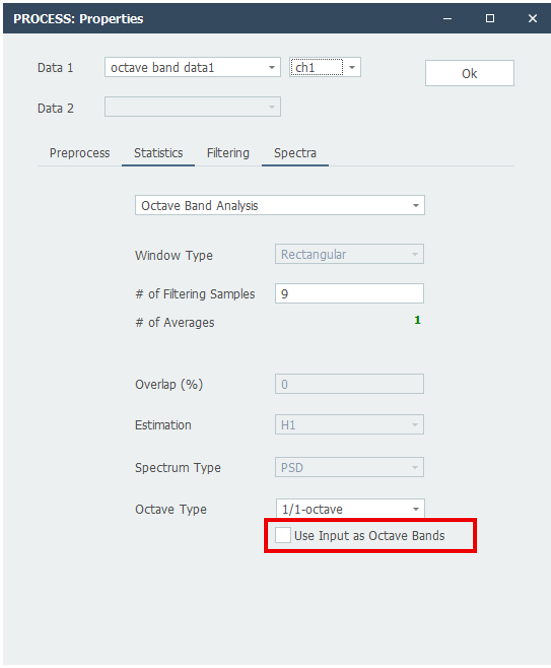

- “Use Input as Octave Bands” 체크박스 추가
- 시간영역 데이터가 아닌 옥타브 밴드 데이터를 입력 데이터로 사용 할 때 체크
4. [기타 그래픽 옵션]
- Data Cursor 이동 시 좌우 화살표 키(←, →) 이동 지원

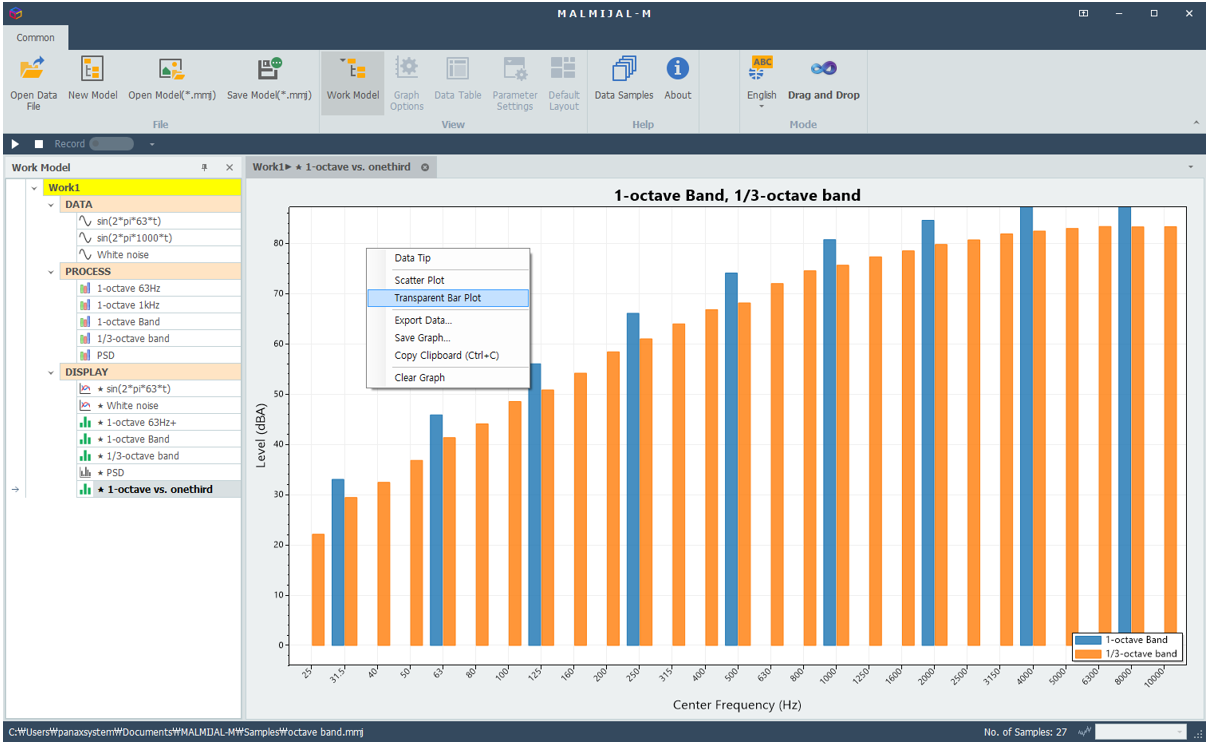

- 여러 옥타브 분석 결과를 함께 플롯할 때, 나란히 플롯(Grouped Bar Graph 기본), 반투명 오버랩(Transparent Bar Plot), 꺾은선(Scatter Plot) 3가지 유형 가능
Default Grouped Bar Graph
Transparent Bar Graph

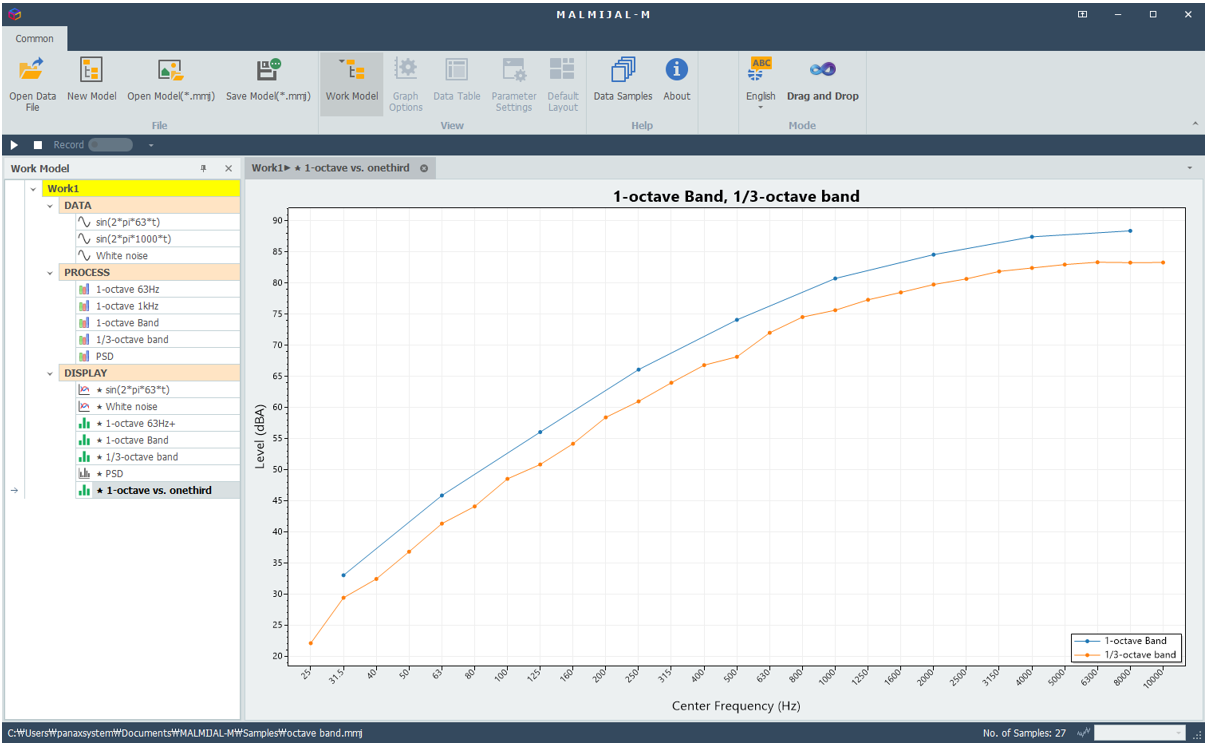

Scatter Plot

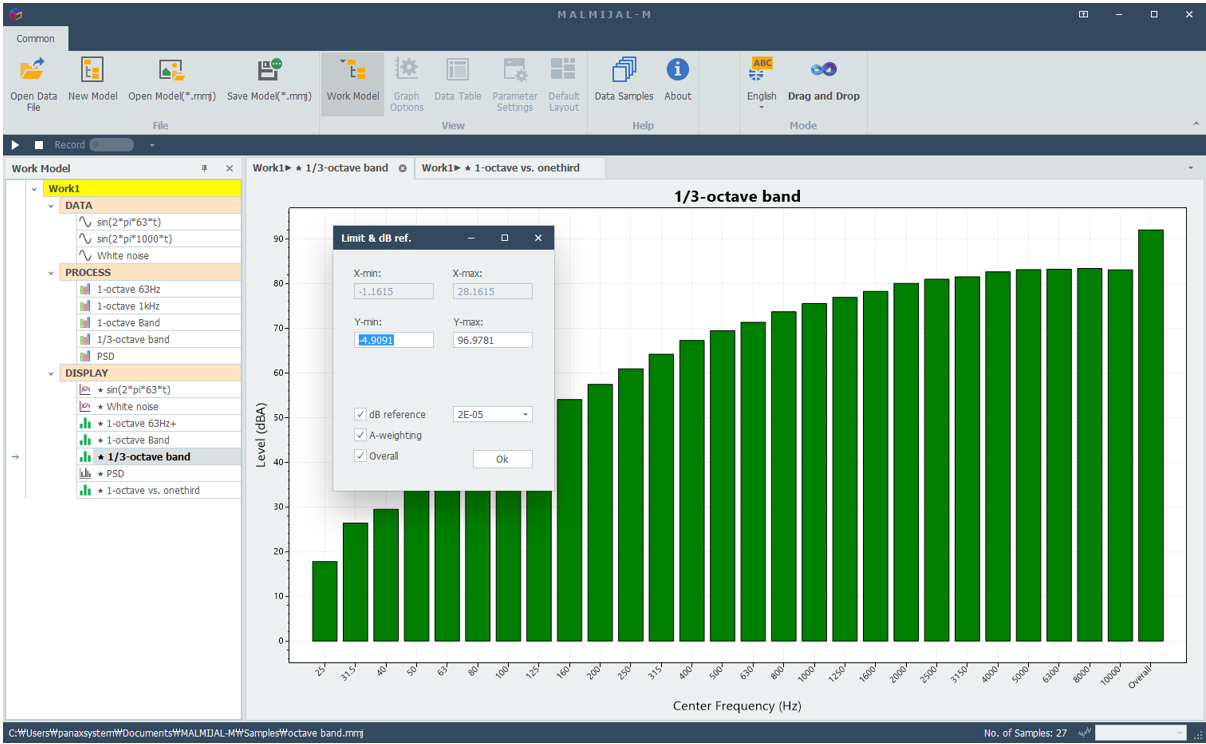

- Overall dB 또는 dBA 출력 기능
1. [Preprocess Panel]

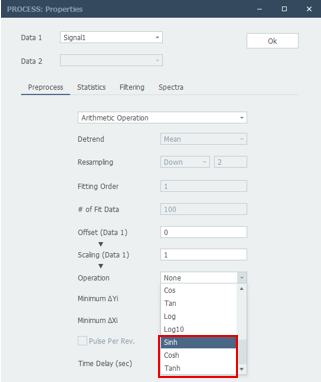

- Sinh, Cosh, Tanh의 hyperbolic 삼각함수 추가

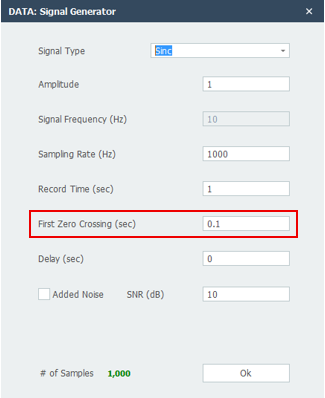

- Sinc 신호 생성 시, First Zero Crossing 항목 추가
2. [Statistics Panel]

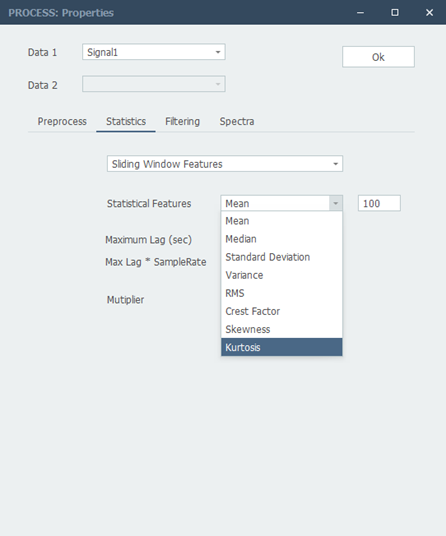

- Statistics Method에 Sliding Window Features 추가:
Statistical Features: Mean, Median, Standard Deviation, Variance, RMS, Crest Factor, Skewness, Kurtosis 계산 추가
3. crest_kurtosis.csv 데이터와 crest factor and kurtosis.mmj 예제파일 추가

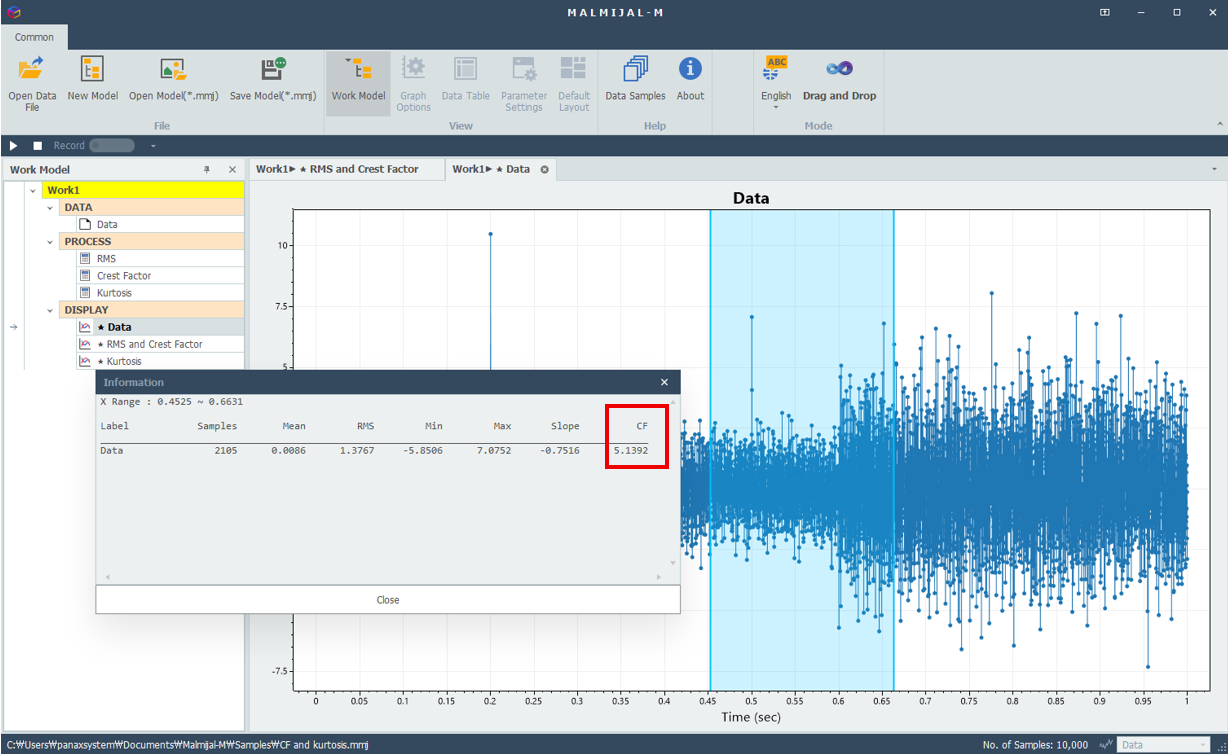

4. Ctrl+Shift+Mouse Clik+Drag and Drop 선택 시 → CF (Crest Factor) 항목 추가
5. 오디오 파일 로드 시 24bit/sample IEEE float format 지원

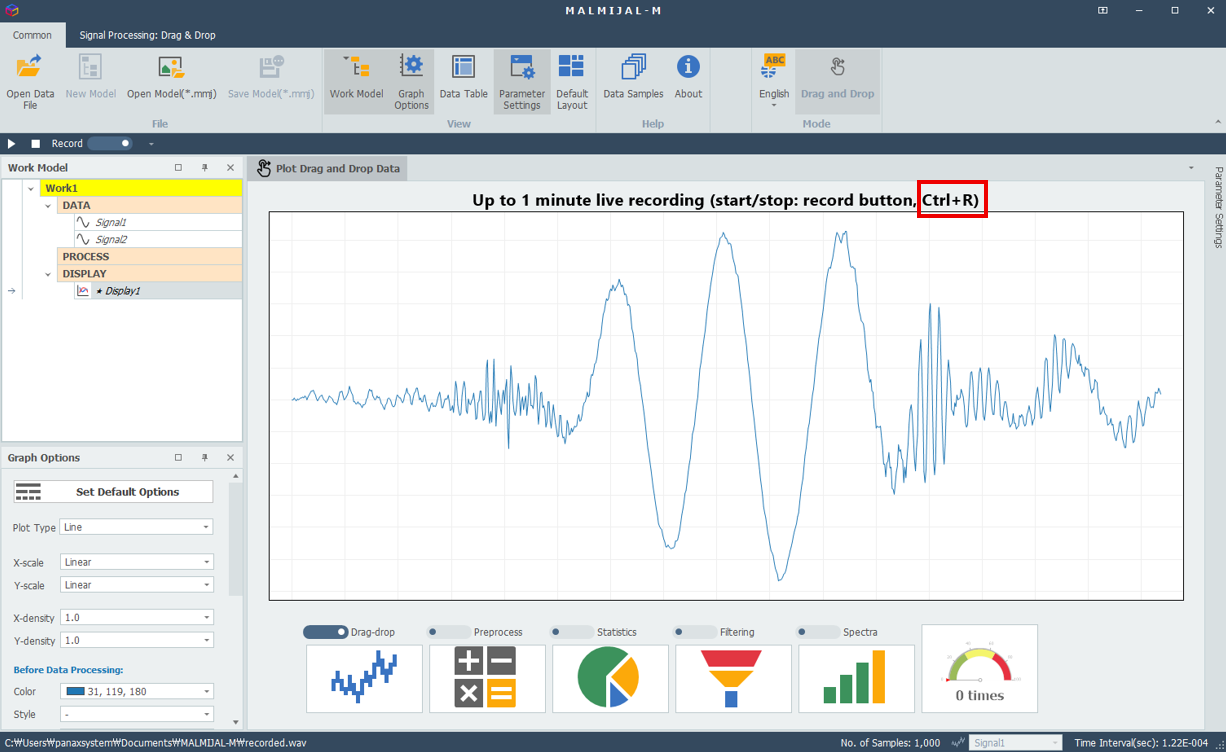

6. 소리 녹음 핫키 변경 (녹음시작: F2 → Ctrl+R, 녹음종료: F2 → Ctrl+R, Enter, Space 가능)

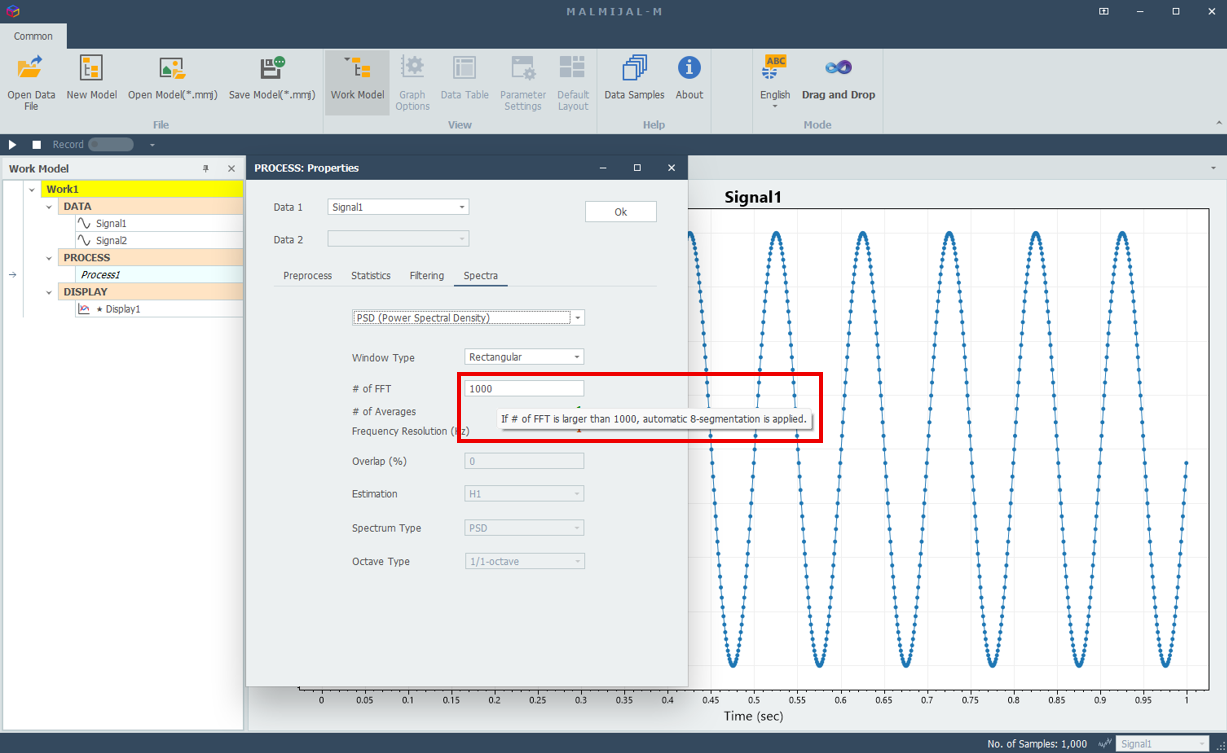

7. PROCESS의 Spectra 설정 시 # of FFT 항목에 대한 말풍선 기능 추가
FFT, Power Spectrum, Cross Spectrum의 경우
→ # of FFT is larger than 1000, automatic zero-padding applied
Short-Time FT, PSD, CSD, FRF, Coherence의 경우 (Welch method 적용)
→ # of FFT is larger than 1000, automatic 8-segmentation is applied
8. Samples/order spectrum.mmj” 모델 업데이트 및 해당 vibration.dat 파일 변경
9. MATLAB MAT-file 로딩 시 특정 파일 에러 수정

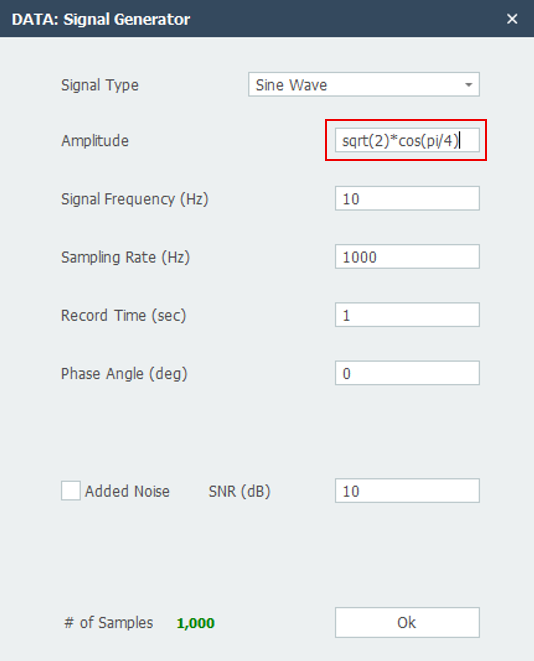

정수가 아닌 숫자 입력 필드에서 이제 수학 표현식(Expression) 입력이 가능합니다.기본 사칙연산뿐만 아니라 다음과 같은 상수 및 함수를 사용할 수 있습니다.
수식을 입력하면 자동으로 계산되어 숫자 값으로 변환됩니다.
예시
2*pi*1000 → 6283.185…
sqrt(2) → 1.414…
log10(1000) → 3
표현식 잘못 사용 시 예시 에러창 팝업

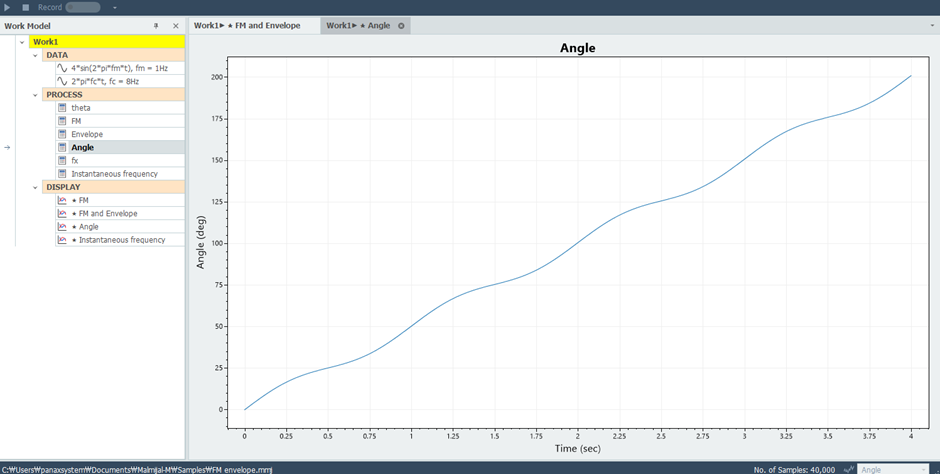

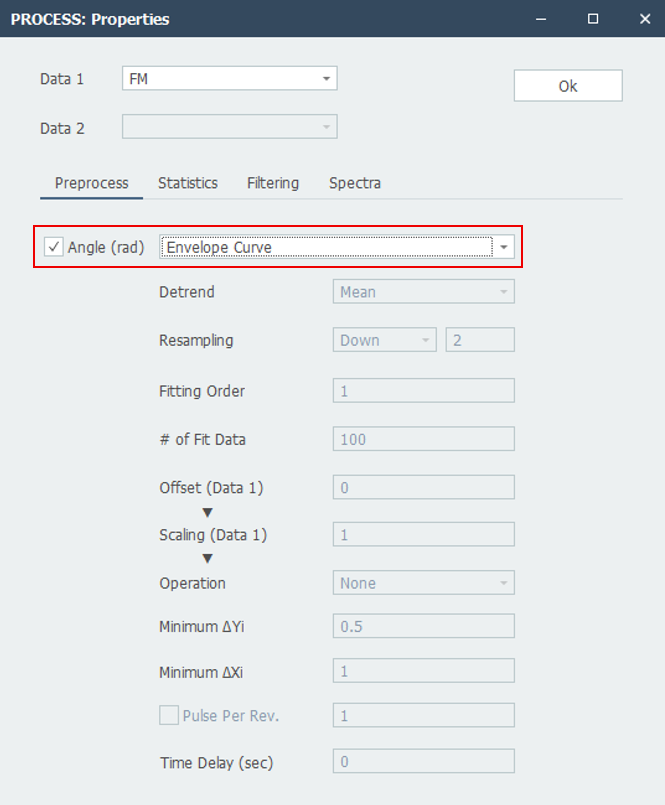

Preprocess 탭에서 Envelope Curve를 선택할 때 사용할 수 있는 Angle 체크박스가 추가되었습니다.
이 옵션을 활성화하면 Envelope Curve 대신, MALMIJAL-M이 내부적으로 Hilbert Transform을 적용하여 신호의 Angle(위상) 을 계산합니다.
예제 워크플로우:“Samples/FM envelope.mmj” 파일을 참고하세요.

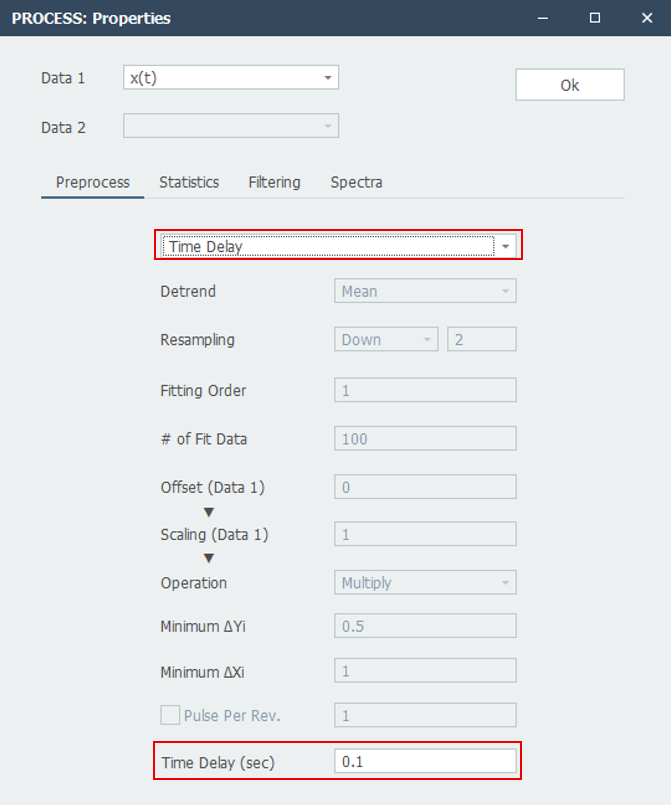

Preprocess 탭에 Time Delay 기능이 추가되었습니다.이 기능을 사용하면 신호를 시간 축에서 이동시켜 분석하거나 정렬(alignment)할 수 있습니다.
예제 워크플로우:
“Samples/echo.mmj”
“Samples/detect delay.mmj” 파일을 참고하세요.
- 데이터 편집 기능 (Crop, Cut, Restore)
- D&D 모드와 모델링 모드 변환 부분 개선
- .mmj 예제 파일 일부 수정 및 추가 (기존 31개 -> 45개)
※ 업데이트는 다운로드 후 설치 하시면 됩니다. (이전 버전 v2.3.1)

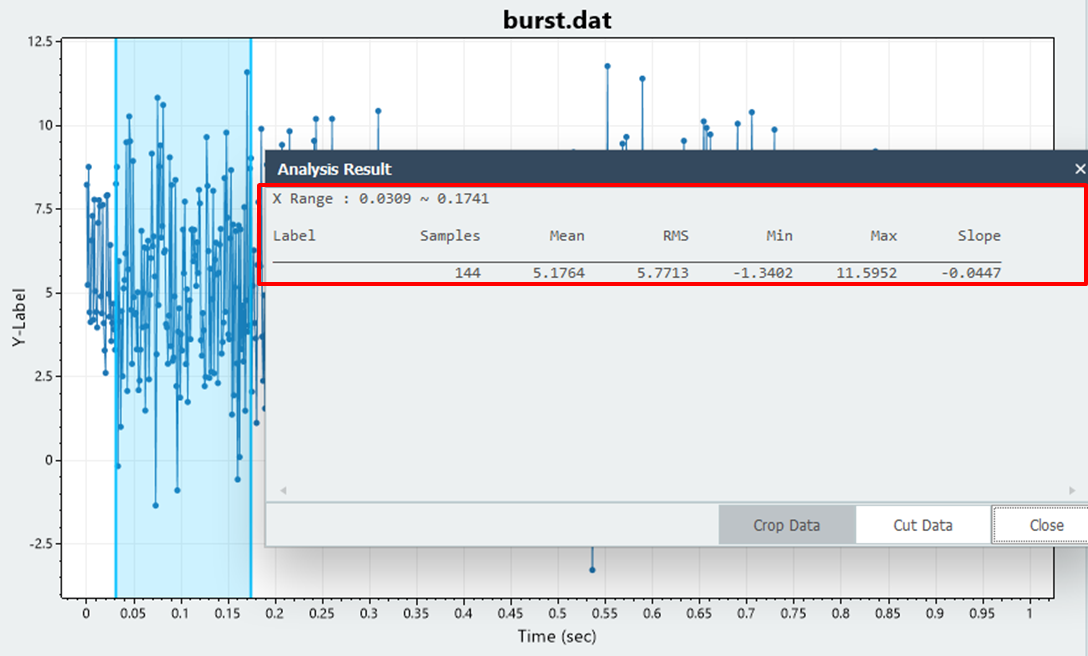

Crtl+Shift 드래그 : 편집 영역 선택
분석 정보 및 Crop/Cut Data
Export Data
Ctrl+D : Restore Data
말미잘 드래그&드랍 모드에서 데이터 편집 방법 보기
- Minor Bug Fix
- Order spectrum 기능 추가 (예제파일 : order spectrum.mmj)
- RPM extraction 기능 추가 (예제파일 : RPM extraction.mmj)
※ 업데이트는 다운로드 후 설치 하시면 됩니다. (이전 버전 v2.2.2)
- 전처리(Preprocess)의 산술연산(Arithmetic Operation)의 Operation 종류 확장
- 다채널 데이터(다채널 파일 또는 폴더 데이터)의 행별 더하기, 곱하기, 평균, 최소 및 최대값 계산
- Row-wise Sum, Row-wise Product, Row-wise Mean, Row-wise Min, Row-wise Max 항목 참고
PROCESS - Preprocess - Arithmetic Operation 관련 팝업창 예
모델링 및 결과 Plot 예 (Samples/row-wise operations.mmj)
※ 업데이트는 다운로드 후 설치 하시면 됩니다. (이전 버전 v2.2.1)
노코드 신호 분석
지금 바로 시작하세요.
업데이트 상세 (v2.8.0)
MALMIJAL-M의 안정성과 신호 처리 성능을 향상시키기 위한 새로운 기능, 성능 개선, 그리고 버그 수정이 포함되었습니다.
1. [DATA]
- .json 형식의 파일 불러오기 및 내보내기 기능 추가
- .json 파일의 메타 데이터 풍선 도움말 기능
- .json 형식으로 내보내기 기능
2. [Preprocess Panel]

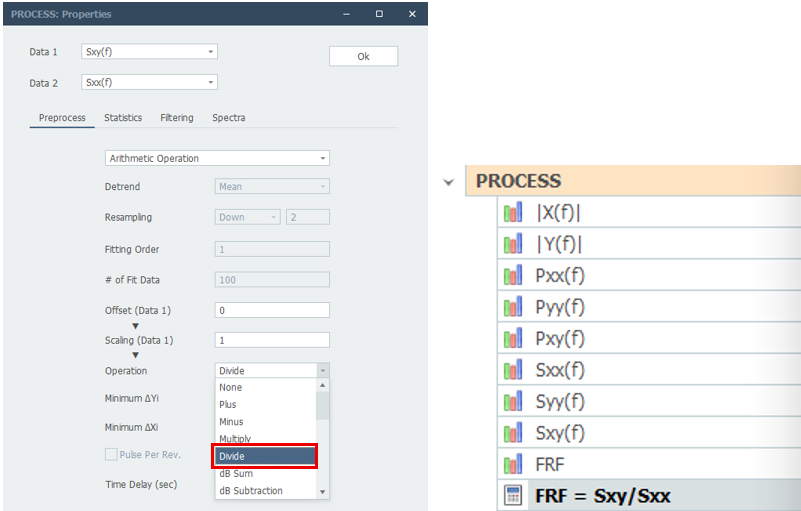

- Arithmetic Operation: Divide 연산 추가 (시간 영역 또는 주파수 영역 간 가능)
3. [Spectra Panel]
- FFT (Fast Fourier Transform): Two-sided 옵션 추가
- Cepstrum: Complex and Real Cepstrum
- Inverse FFT: FFT, Power Spectrum, Cross Spectrum, PSD, CSD, FRF 입력에 대한 Inverse FFT 수행
업데이트 상세 (v2.7.1)
MALMIJAL-M의 안정성과 신호 처리 성능을 향상시키기 위한 새로운 기능, 성능 개선, 그리고 버그 수정이 포함되었습니다.
1. [Work Model]
- Work 노드 팝업메뉴 항목 Import MMJ File 추가
2. [Preprocess Panel]
Arithmetic Operation:

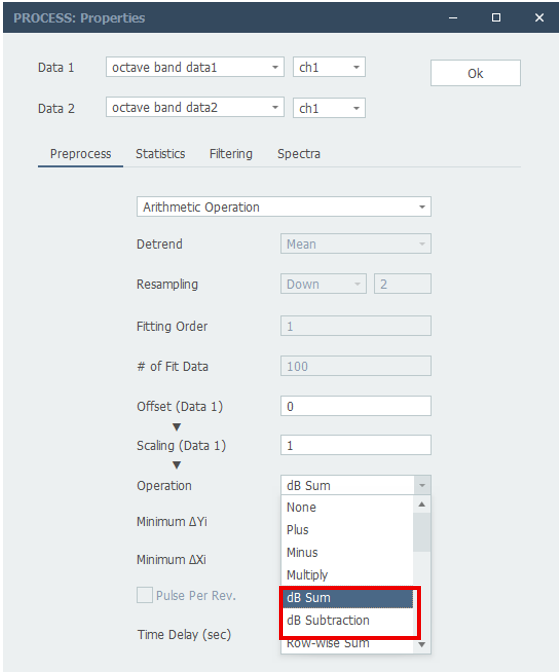

- dB Sum, dB Subtraction 연산 추가
- 시간영역 데이터 및 일부 주파수영역 데이터(FFT, Power Spectrum, PSD, Octave Band)도 DATA 및 PROCESS 처리 시 입력 데이터로 사용 가능
Convolution:
- Full option 추가, 체크: 주파수분석용, 언체크: 필터링용
Samples/convolution theorem.mmj 참고

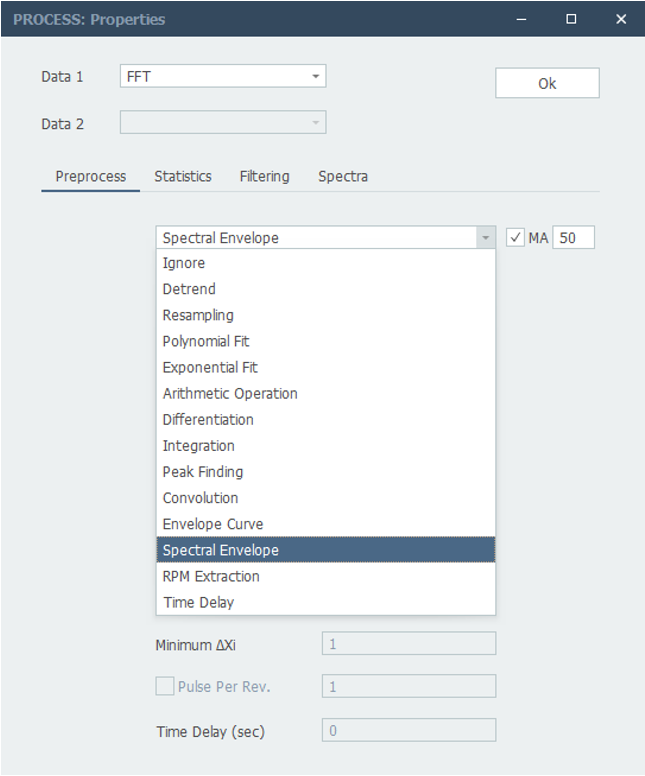

Spectral Envelope: 추가
- 주파수분석(FFT) 결과를 엔벨로프 스무딩(Moving Average, 차수) 처리
3. [Spectra Panel]
Octave Band Analysis:
- “Use Input as Octave Bands” 체크박스 추가
- 시간영역 데이터가 아닌 옥타브 밴드 데이터를 입력 데이터로 사용 할 때 체크
4. [기타 그래픽 옵션]
- Data Cursor 이동 시 좌우 화살표 키(←, →) 이동 지원

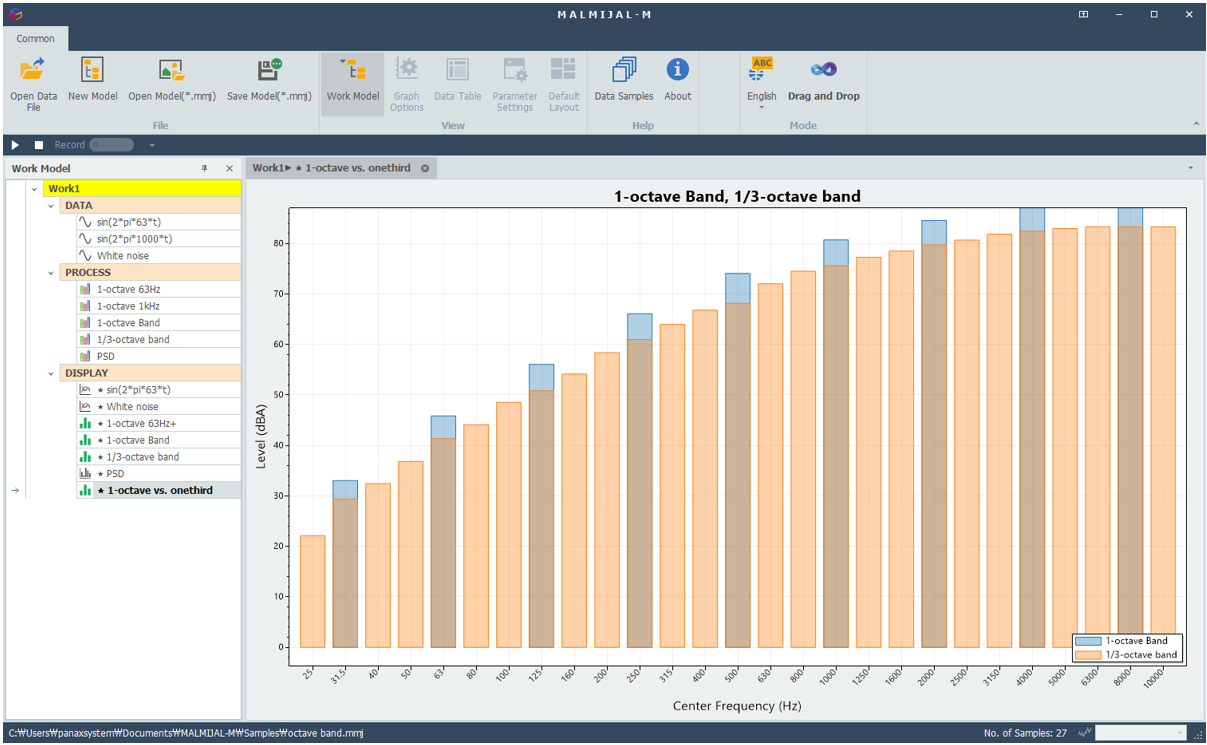

- 여러 옥타브 분석 결과를 함께 플롯할 때, 나란히 플롯(Grouped Bar Graph 기본), 반투명 오버랩(Transparent Bar Plot), 꺾은선(Scatter Plot) 3가지 유형 가능
Default Grouped Bar Graph
Transparent Bar Graph
Scatter Plot

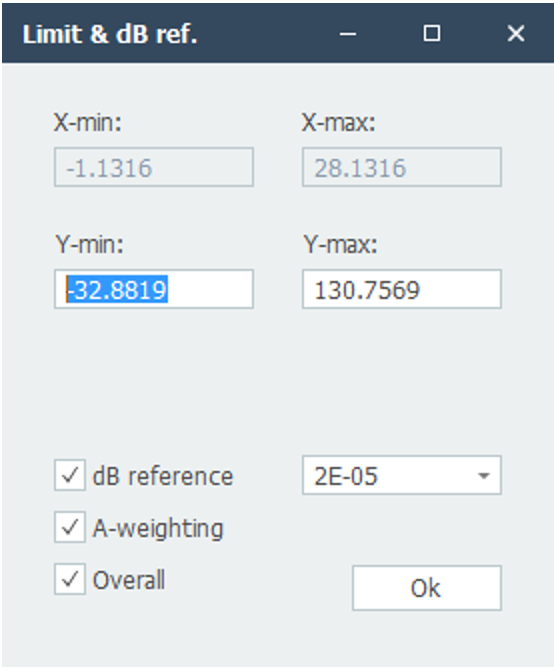

- Overall dB 또는 dBA 출력 기능
업데이트 상세 (v2.6.0)
MALMIJAL-M의 안정성과 신호 처리 성능을 향상시키기 위한 새로운 기능, 성능 개선, 그리고 버그 수정이 포함되었습니다.
1. [Preprocess Panel]
- Sinh, Cosh, Tanh의 hyperbolic 삼각함수 추가

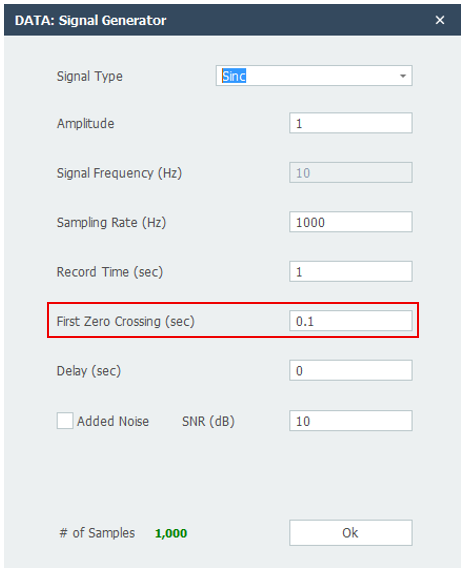

- Sinc 신호 생성 시, First Zero Crossing 항목 추가
2. [Statistics Panel]
- Statistics Method에 Sliding Window Features 추가:

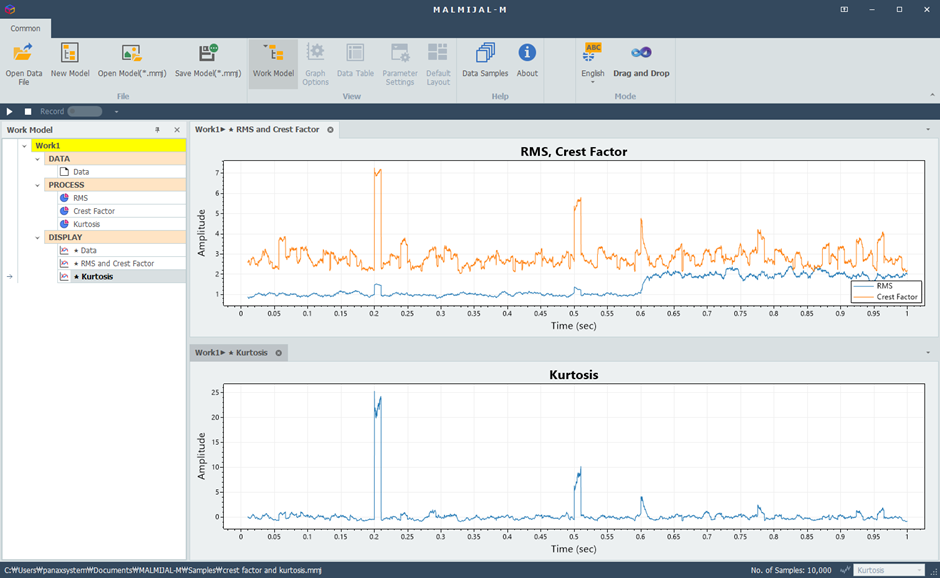

Statistical Features: Mean, Median, Standard Deviation, Variance, RMS, Crest Factor, Skewness, Kurtosis 계산 추가
3. crest_kurtosis.csv 데이터와 crest factor and kurtosis.mmj 예제파일 추가
4. Ctrl+Shift+Mouse Clik+Drag and Drop 선택 시 → CF (Crest Factor) 항목 추가
5. 오디오 파일 로드 시 24bit/sample IEEE float format 지원
6. 소리 녹음 핫키 변경 (녹음시작: F2 → Ctrl+R, 녹음종료: F2 → Ctrl+R, Enter, Space 가능)

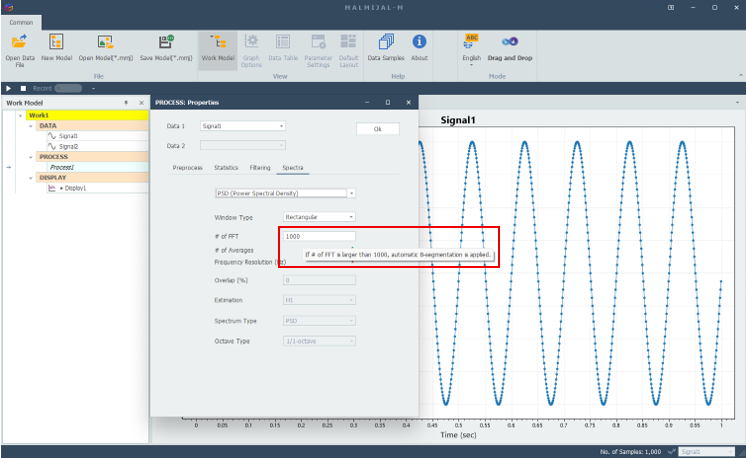

7. PROCESS의 Spectra 설정 시 # of FFT 항목에 대한 말풍선 기능 추가
FFT, Power Spectrum, Cross Spectrum의 경우
→ # of FFT is larger than 1000, automatic zero-padding applied
Short-Time FT, PSD, CSD, FRF, Coherence의 경우 (Welch method 적용)
→ # of FFT is larger than 1000, automatic 8-segmentation is applied
8. Samples/order spectrum.mmj” 모델 업데이트 및 해당 vibration.dat 파일 변경
9. MATLAB MAT-file 로딩 시 특정 파일 에러 수정
업데이트 상세 (2.5.0)
MALMIJAL-M의 안정성과 신호 처리 성능을 향상시키기 위한 새로운 기능, 성능 개선, 그리고 버그 수정이 포함되었습니다.
1. 숫자 입력 필드에서 수식(Expression) 입력 지원
정수가 아닌 숫자 입력 필드에서 이제 수학 표현식(Expression) 입력이 가능합니다.
기본 사칙연산뿐만 아니라 다음과 같은 상수 및 함수를 사용할 수 있습니다.
수식을 입력하면 자동으로 계산되어 숫자 값으로 변환됩니다.
예시
2*pi*1000 → 6283.185…
sqrt(2) → 1.414…
log10(1000) → 3
표현식 잘못 사용 시 예시 에러창 팝업

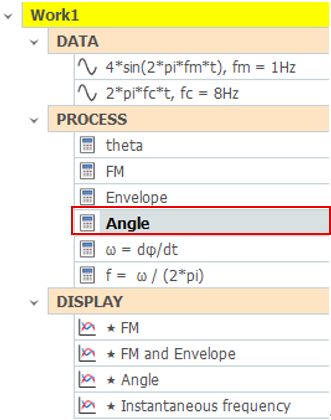

2. Envelope 처리에서 Angle 옵션 추가
Preprocess 탭에서 Envelope Curve를 선택할 때 사용할 수 있는 Angle 체크박스가 추가되었습니다.
이 옵션을 활성화하면 Envelope Curve 대신, MALMIJAL-M이 내부적으로 Hilbert Transform을 적용하여 신호의 Angle(위상) 을 계산합니다.
예제 워크플로우:
“Samples/FM envelope.mmj” 파일을 참고하세요.

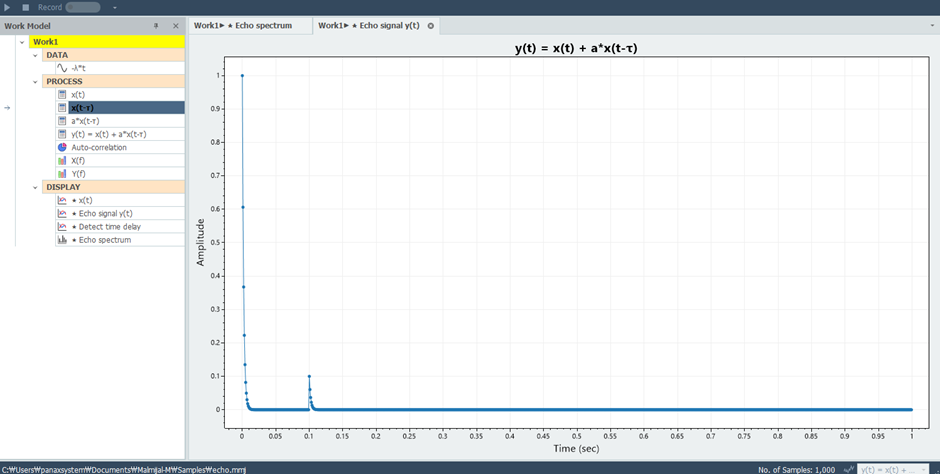

3. Preprocess 탭에 Time Delay 기능 추가
Preprocess 탭에 Time Delay 기능이 추가되었습니다.
이 기능을 사용하면 신호를 시간 축에서 이동시켜 분석하거나 정렬(alignment)할 수 있습니다.

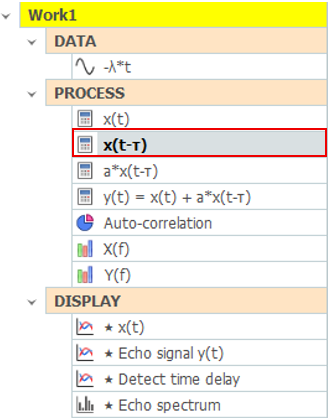

예제 워크플로우:
“Samples/echo.mmj”
“Samples/detect delay.mmj” 파일을 참고하세요.
업데이트 내용 (v2.4.0)
- 데이터 편집 기능 (Crop, Cut, Restore)
- D&D 모드와 모델링 모드 변환 부분 개선
- .mmj 예제 파일 일부 수정 및 추가 (기존 31개 -> 45개)
※ 업데이트는 다운로드 후 설치 하시면 됩니다. (이전 버전 v2.3.1)

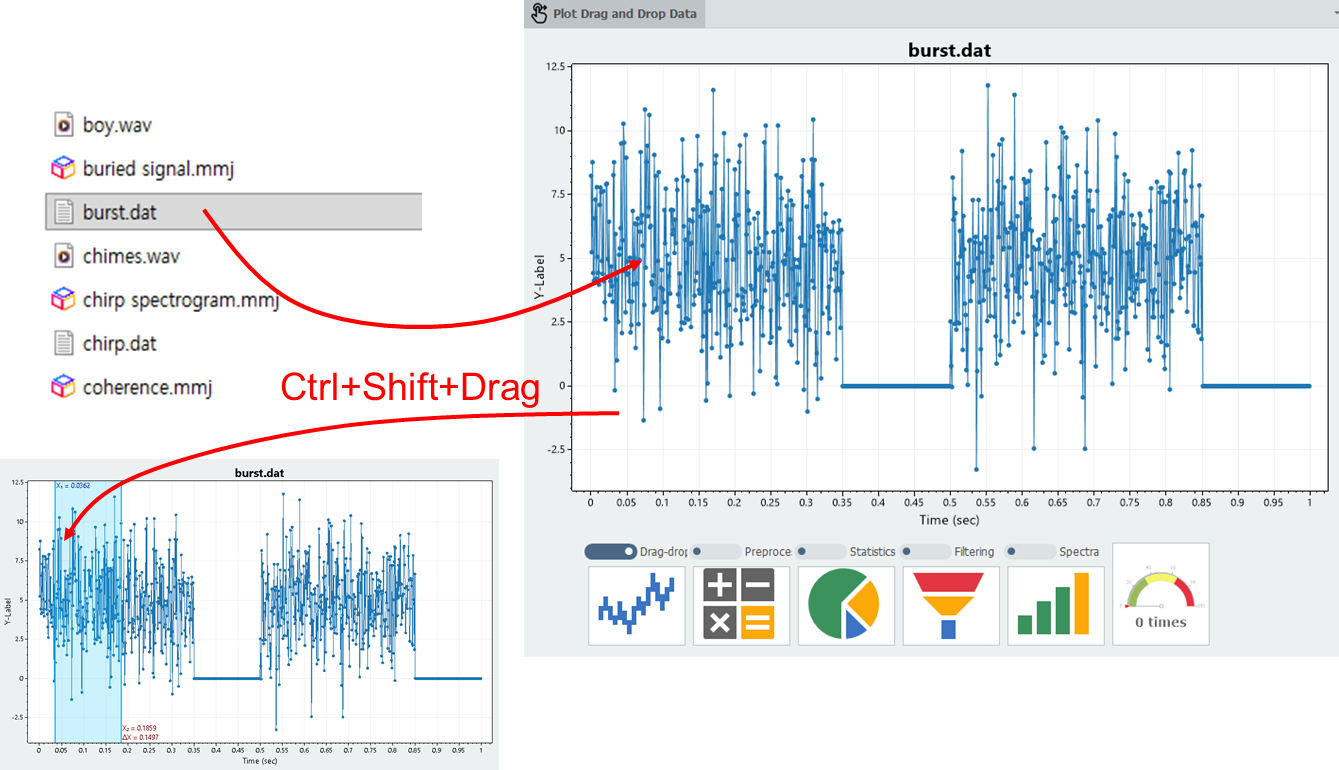

Crtl+Shift 드래그 : 편집 영역 선택
분석 정보 및 Crop/Cut Data

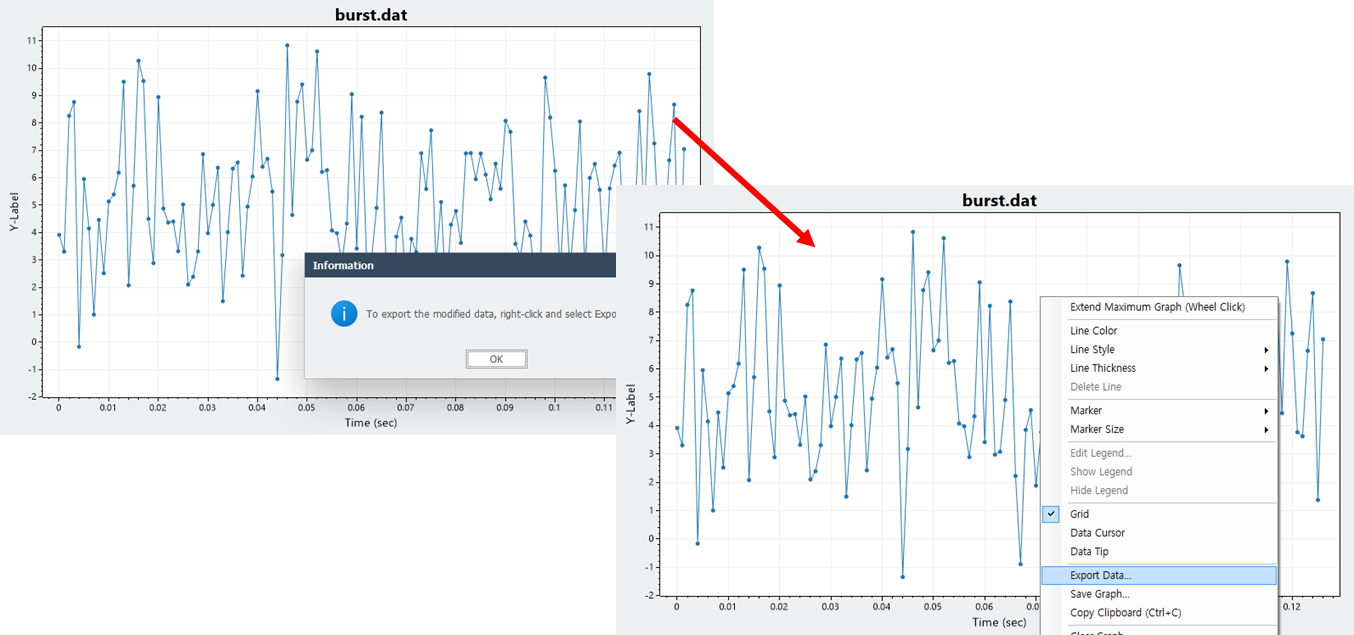

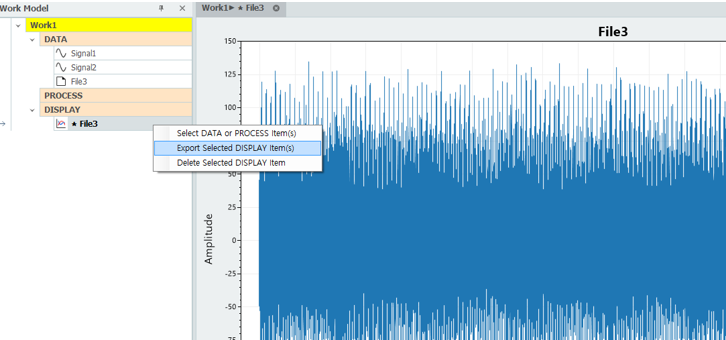

Export Data

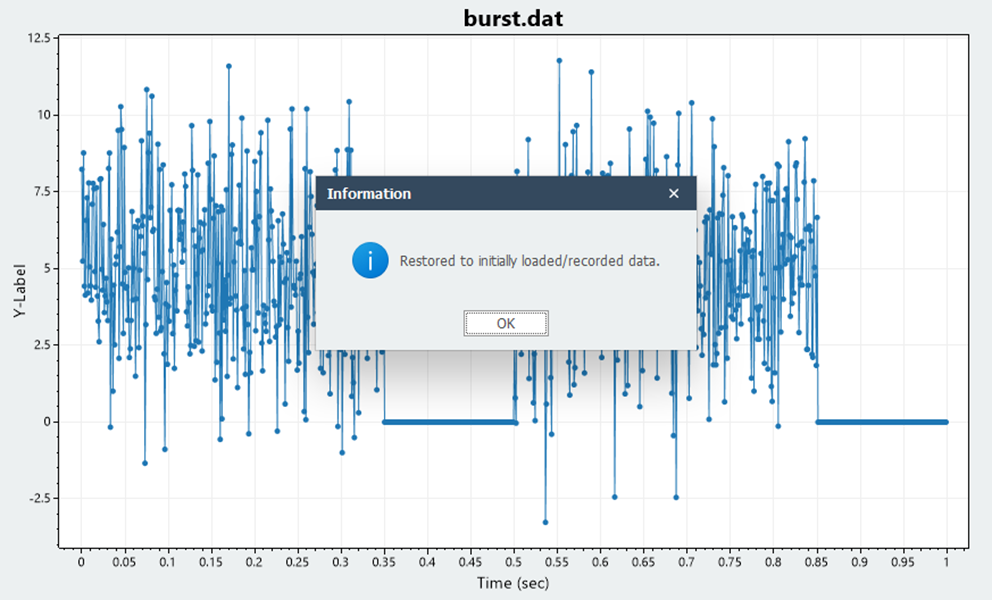

Ctrl+D : Restore Data
말미잘 드래그&드랍 모드에서 데이터 편집 방법 보기
업데이트 내용 (v2.3.1)
- Minor Bug Fix
- Order spectrum 기능 추가 (예제파일 : order spectrum.mmj)
- RPM extraction 기능 추가 (예제파일 : RPM extraction.mmj)
※ 업데이트는 다운로드 후 설치 하시면 됩니다. (이전 버전 v2.2.2)
업데이트 내용 (v2.2.2)
- Minor Bug Fix
- 전처리(Preprocess)의 산술연산(Arithmetic Operation)의 Operation 종류 확장
- 다채널 데이터(다채널 파일 또는 폴더 데이터)의 행별 더하기, 곱하기, 평균, 최소 및 최대값 계산
- Row-wise Sum, Row-wise Product, Row-wise Mean, Row-wise Min, Row-wise Max 항목 참고
PROCESS - Preprocess - Arithmetic Operation 관련 팝업창 예
모델링 및 결과 Plot 예 (Samples/row-wise operations.mmj)
※ 업데이트는 다운로드 후 설치 하시면 됩니다. (이전 버전 v2.2.1)
